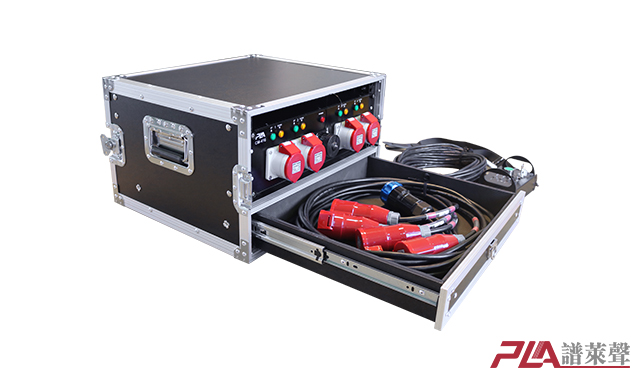

CM-416电动葫芦控制器

产品描述

★ 可实现单台电动葫芦独立控制和多台电动葫芦同时

控制，操作简单

★ 每路设有独立反向选择开关，即使葫芦电源UV相接

反也可轻松效正方向

★ 控制手柄配备15米长的控制线，可远距离操作

★ 采用大功率交流接触器，保证切换安全可靠

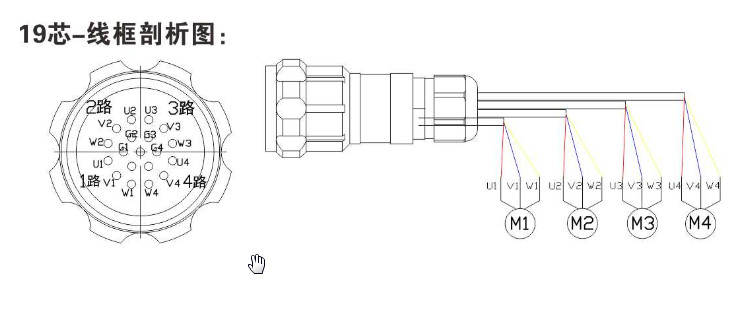

★ 19芯-灯光照明音响连接器延长输出，可自由搭配

★ 本控制器适合流动演出和舞台搭建场合使用

技术参数：

1、 尺寸：L 4 8 1 * W 4 6 0 * H 1 5 0；

2、供电：三相五线 A C 3 8 0 V±1 0 %，5 0 H Z；

3、输入：3 2 A欧标国际标准T Y P I P 4 4等级三相五线制公座；

4、输出回路：4路1 6 A国际通用T Y P I P 4 4等级三相四线制母座。

一、功能说明

1.1 概况

CM-416电动葫芦控制器适用于电动葫芦的多台同步控制或单台电动葫芦的控制。最大同时可控制4台；此控制器能对电动葫芦实行单台升降和多台同步升降，同步性能好。

二、 线路连接

2.1 主电源线联入由32A防水连接器接入“ POWER INPUT” 15 -插座内，接通主电源。打上电源开关“ POWER SWITCH”

14；如果有电接入，电源指示灯“ POWER"-11 ,同时亮起。

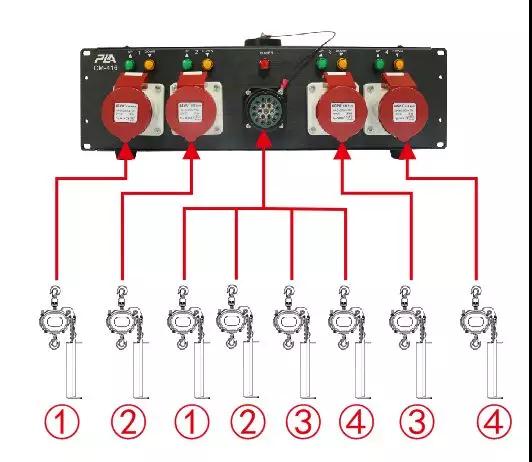

2.2 各个电动葫芦的控制线编好号后分别插入“1“”孔（4*16A防水插头），一条线只能接一个电动葫芦。在接线过程中注意连接葫芦的延长线要线序要对应好，避免每台葫芦的相序都不同。

2.3 电动葫芦手柄控制器连接线与主机的“CONTROL”—12，相连。

三、电动葫芦的控制

※ 钥匙开关控制各路电动葫芦的控制电源；

※ 按下起动按钮“START”，启动电源；

※ 各路葫芦的控制电源开关，即：要用到这一路葫芦，就将这一路的控制电源开关打到“ON”位置。

※ 各路葫芦的方向选择开关，即：开关打到“UP”位置时，对应的这一路葫芦上升，主机相对的方向指示灯

亮起；开关打到“DOWN”位置时，对应的这一路葫芦下降，主机相对的方向指示灯亮起；开关打到中间

位置时，对应的这一路葫芦停止；

※ 各路葫芦的反向选择开关，正常情况下各路葫芦的反向选择开关都打到“+”的位置；当出现葫芦运动方向

与方向选择开关的控制方向相反时，才将对应的反向选择开关打到“－”的位置，以修正葫芦运动方向。

3.1 单台葫芦升降

选择1路单台葫芦的上升和下降，将1路的控制电源开关打到“ON”位置，其它控制电源开关打到“OFF”位置；再拔动方向选择开关，打到“UP”

位置时，主机对应的1路方向指示灯上升（绿色）会亮起；开关打到“DOWN”位置时，主机对应的1路方向指示灯下降（黄色）会亮起。选定方向后，

按下起动按钮“START”就可实现葫芦的上升或下降。

其它单路的葫芦控制与1路操作方法相同。

3.2 多台葫芦同时控制

连接好多台葫芦的电源线和控制线后，将控制电源开关打到“ON”位置,多台就选多个，再拔动方向选择开关，多台就选多个，数量由需要控的葫芦

数量而定。要同时上升就将方向选择开关全部打到“UP”位置，全部都是上升灯（绿）亮，选定好了后再按下起动按钮“START”，此时葫芦就会全部

上升。下降时只要将方向选择开关全部打到“DOWN”位置，并且下降灯（黄）亮，再按下起动按钮“START”就可以实现下降了。

四、注意事项

4.1 控台在使用时要干燥并且淋不到雨的地方。

4.2 进行升降操作时现场必须有一个指挥人员，观察音箱或者灯架在上升和下降过程中的运行情况，发现问题即时停止。

4.3 停止运行后选择开关和运行开关要解除，防止误操作。

4.4 升降完毕后解除选择开关、关闭总开关、断开总电源。

五、专利证书
